Системы вентиляции часто оснащаются фильтрами забора воздуха, увлажнителями, электрокалориферами, кондиционерными установками и т.д. В связи с усложнением управления вентиляционными установками возникает потребность в автоматизации технологического процесса принудительной вентиляции воздуха в зданиях, строениях и различных помещениях.
Назначение шкафов автоматики вентиляции:
- автоматизация принудительной вентиляции воздуха;
- управление температурой подающего воздуха и отслеживание качества заборного воздуха;
- максимальное исключение вмешательства человеческого фактора в технологический процесс работы вентиляционной системы;
- снижение до минимума обслуживающего персонала и максимальное исключение человеческой ошибки при управлении искусственной вентиляционной системой.
Описание шкафов автоматики вентиляции

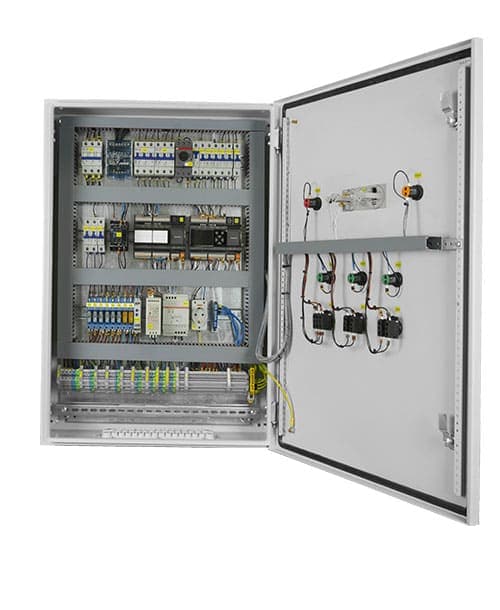

Шкафы автоматики представляют собой низковольтные комплектные устройства напольного или навесного исполнения, изготавливаются в виде металлических или пластиковых шкафов одностороннего либо двухстороннего обслуживания. Степень защиты пылевлагозащищенности от IP31 до IP66.
Наша компания не занимается серийным выпуском продукции, производимых для систем вентиляции, каждый объект индивидуален и проектируется каждая система отдельно, в зависимости от её сложности и требуемой функциональности.
Шкафы автоматики систем вентиляции в основном реализуются на оборудовании таких производителей общепромышленной и тепловой автоматики как ОВЕН, Siemens, Schneider electric, ПТК Контар, Segnetics, Weintek, PHOENIX CONTACT и т.д.
Технические данные
В шкафах автоматики главный исполняющий элемент это логический устройство. В зависимости от сложности вент.-системы это может быть программируемый логический контроллер или программируемое реле и модули расширения к ним при необходимости.
Основные управляемые элементы шкафов автоматики вентиляции это: приточные и вытяжные вентиляторы, системы обогрева и контуры кондиционирования, а т.ж. прилагаемые к ним электроклапана, электрозадвижки и контроль фильтрации воздуха. Сбор данных ведется посредством:
- аналоговых датчиков, реле давления, датчиков-реле перепада давлений на трубопроводах;
- температурных датчиков трубопроводов, датчиков температуры наружного воздуха и в помещениии;
- пускорегулирующей аппаратура силовых шкафов управления о состоянии работы и готовности к работе вентиляторов;
- аварийных и информационных сигналах, например: о пожаре, положениях электрозадвижек, состояния работы вентиляторов и т.д.
Исходя из полученных данных автоматика ведет обработку данных и выдает сигналы на управление ветиляторами, электрозадвижками, электроклапанами и другими управляемыми элементами. При необходимости полученные данные могут так же передаваться в диспетчерский пункт, по проводным каналам (например Ethernet, MODbus и т.п.), по каналам GSM (телефонныя связь) или оповещать о состоянии насосов и авариях посредсвом отправки SMS сообщений обслуживающему персоналу.
Шкаф автоматики такой системы может оснащаться выносной панелью оператора на дверь, встроенной панелью управления непосредственно в сам логический элемент или вовсе не оснащаться панелью управления.
При малых мощностях вентиляционных систем, шкафы автоматики могут совмещаться с силовой частью управления установкой. Эта разновидность относится к совмещенным шкафам управления и автоматики вентиляцией.
Изготовление данных шкафов носит индивидуальный характер и выпоснятся в соответствии с проектом. При отсутствии проекта и принципиальных схем наши специалисты готовы разработать их самостоятельно при предоставлении заказчиком необходимых данных. Так же наша компания оказывает инженерную помощь и техническую поддержку при проектировании шкафов автоматики своим клиентам.
Стоимость шкафов автоматики индивидуальна для каждого объекта и зависит от производителя оборудования и сложности технологического процесса.
