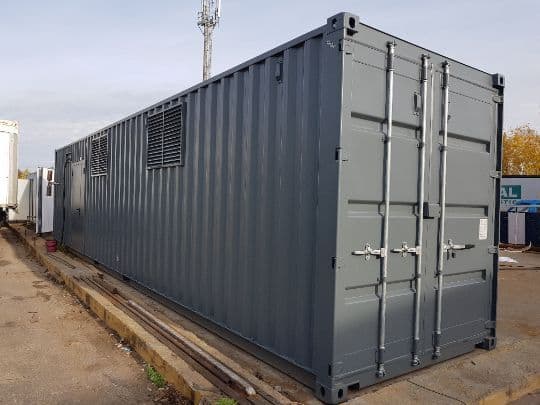

![Модульные компрессорные станции вид снаружи](/upload/medialibrary/3f8/7gx8qkh1089vtfinnoj2hbaadd6vz327.jpeg)
Модульные компрессорные станции — это автономный и мобильный цех по производству сжатого воздуха нужного объема и качества. Такой технологический подход имеет ряд преимуществ, главными из которых являются мобильность, компактность и модульность. Фактически модульная компрессорная станция — это "компрессорный зал" на колёсах, который можно быстро переместить в любую точку и ввести в эксплуатацию. Применение компрессорных станций контейнерного типа исключает необходимость постройки новых помещений под размещение всех узлов пневмосети: компрессоры, осушители, ресиверы, фильтры и т.д.
СОСТАВ МОДУЛЬНОЙ КОМПРЕССОРНОЙ СТАНЦИИ
- Блок-контейнер цельнометаллический или панельно-блочный нужных вам размеров;
- Винтовой компрессор нужной производительности выбранного вами бренда;
- Система подготовки сжатого воздуха (осушитель, фильтры, ресивер) в зависимости от ваших требований к степени очистки;
- Система дистанционного управления и мониторинга, а также системы вентиляции, освещения, пожаротушения;
- Дополнительно устанавливаются: система бесперебойного питания, аварийное освещение и др. опции.
![Компрессоры в МКС 2022-08-11 08.09.04.HEIC.jpeg](/upload/medialibrary/e5f/2w48kez7x1u3l525gh4ronajqzaeqnfr.jpeg)
![ресиверы ресиверы](/upload/medialibrary/a26/fd92y5nob5m0r1m9patqlmfeafxj7ovp.jpeg)
![Для МКС Для МКС](/upload/medialibrary/357/ve4sohs3ghxfn66bvbyhtpec75lzqrhj.jpeg)
![2022-08-09 08.14.54.HEIC.jpeg 2022-08-09 08.14.54.HEIC.jpeg](/upload/medialibrary/b90/000ictdcr64vphq4bplr3cmi2z9oehp7.jpeg)
Для производства модульной компрессорной станции нам нужно знать только ваши потребности в воздухе и условия эксплуатации, в которых будет работать оборудование. Всё остальное — это наша задача. Весь комплекс работ по расчёту, поставке, монтажу, оформлению документации выполняется только нашими специалистами, никакого аутсорса. Начиная с первого этапа переговоров о модульных компрессорных станциях, вы можете получить всю необходимую информацию (коммерческую и техническую) об оборудовании, которое будет применено при создании модуля. Фактически вы получаете полное ТЭО, где каждый элемент установки описан с оглядкой на энергоэффективность и долговечность.
Говоря о долговечности, мы заявляем, что срок службы модульной компрессорной станции составит около 25 лет. Именно такой запас прочности закладывается ещё на этапе просчёта системы. На этой стадии просчитывается буквально всё: энергоэффективность, безопасность, система резервирования, удобство обслуживания и т.д. Конечный результат работы команды проектировщиков и инженеров потребует от вас только ровной площадки, промышленной сети 380 В и вводной ветки пневмосети, после чего запуск модульной компрессорной станции осуществляется нажатием одной кнопки. На этом наше участие в жизни МКС не заканчивается, мы обязуемся в течении 2-х лет проводить все гарантийные ремонты и обслуживание модуля.
![Морской контейнер](/upload/medialibrary/b19/10iuefqgl23rz3rw7pm1tmc671h06tqt.jpeg)

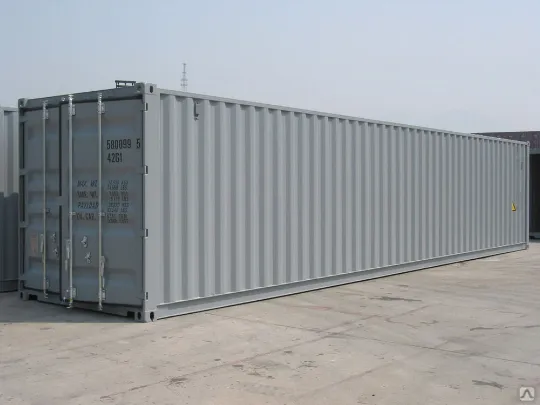

Базой для модуля служит морской контейнер, габаритные размеры и прочностные характеристики дорабатываются под требования заказчика. Благодаря этому мы с лёгкостью обходим любые трудности, связанные с условиями эксплуатации системы, вплоть до того, что наши МКС могут работать в подвешенном над землёй состоянии. Звучит немного фантастично, но иногда такие требования предъявляют заказчики, работающие в условиях крайнего севера, занятые на добыче углеводородов. Такие задачи мы с лёгкостью решаем, комплектуя модули компрессорами мощностью до 300 кВт, производительностью до 1000 м3 /мин, давлением до 350 бар. Наши модульные компрессорные станции работают в температурном диапазоне от -60°C до +50°C , что допускает их применение в любой части России. Утепление из трехслойных сендвич-панелей, толщиной 100 мм (стены); потолок - сплошной сварной лист 1,5 мм, утепление МВУ 150 мм; пол – сталь рифленая окрашенная 4 мм, швеллер 180 мм, утепление МВУ 150 мм. Внутри этого контейнера изготавливается обрешетка из металлических профилей, на которую закрепляется утеплитель. В качестве утеплителя применяют только негорючие материалы, а именно каменное волокно.
В корпусе МКС, независимо от технологии его изготовления, вырезаются технологические проемы под приточную вентиляцию, вытяжку, дверные проемы, монтажные ворота, кабельный ввод и другие, исходя из технологических решений по конкретной МКС.
Приток воздуха происходит через жалюзи с электроприводом, с помощью которого осуществляется регулировка положения жалюзи. Выброс воздуха охлаждения компрессора может осуществляется как наружу МКС, так и внутрь нее, т.е. с подмесом теплого воздуха. В обоих направлениях выброса воздуха установлены жалюзи с электроприводом.
Электроприводы для жалюзи применяются фирмы Belimo (быстродействующие – открытие 4 секунды).
Регулирование притока и направления выброса воздуха выбирается автоматически, на основании заданной и реальной температуры внутри МКС, а также того, работает компрессор или нет.
![Пневмостистема.jpg Пневмостистема.jpg](/upload/medialibrary/36f/1hd1v93bfy1ntp1cyt4vpe8drw343sva.jpg)
![Система отвода дренажа.jpg Система отвода дренажа.jpg](/upload/medialibrary/660/1maap6bjwy7g6of30fi58etuufdzi18q.jpg)
![Обогрев МКС.jpeg Обогрев МКС.jpeg](/upload/medialibrary/af4/jxwdr4a9men615dqvw0h91qey1g08bzs.jpeg)
![Освещение.jpg Освещение.jpg](/upload/medialibrary/4cd/exzewl7p4b1092docd9dj4tylso3wrlu.jpg)
![Сигнал-10.jpeg Сигнал-10.jpeg](/upload/medialibrary/684/d9j9p6hgx24ltg8wrs438vsxgx5s7g54.jpeg)
![Электрооборудование.jpeg Электрооборудование.jpeg](/upload/medialibrary/a2a/j20dcmz75xhv73lu01p9wxqjjrbemg0h.jpeg)
Работает при любой погоде, в температурном диапазоне от - 60 до +50 °С. Не требует разрешительной документации, т.к. не является капитальным строением.
- производительность 3-30 м3/мин,
- рабочее давление до 300 бар.
- Оборудование для подготовки сжатого воздуха.
Предусмотрены отопление и вентиляция, система освещения (основное и аварийное), охранно-пожарная сигнализация, автоматическое пожаротушение.
Все узлы внутри контейнера легко доступны.
Вы получаете комплект эксплуатационной документации
Хоть в чистом поле, хоть через стену от потребителя. Обратите внимание, что потребуется электросеть с напряжением 380В
Предусмотрены строповочные проушины, позволяющие перемещать контейнер при помощи грузоподъемной техники. Даже если с течением времени поменяется место дислокации вашего предприятия, контейнер можно быстро погрузить и переместить.
Удаленный мониторинг и управление с компьютера или смартфона, постоянного присутствия ответственного специалиста на модульной компрессорной станции не требуется.
Алгоритм работы с компрессорами от ГаммаЭкоПром в контейнерном исполнении ничем не отличается от сервисного обслуживания обычного компрессора. Действовать будем так:
- Когда модульная станция будет готова к работе, мы закрепим за вашей компанией менеджера нашего сервисного центра. Он напомнит, о том, что подошло время технического обслуживания и подготовит комплект необходимых расходников и сменных запасных частей. Техническое обслуживание может выполнить квалифицированный специалист вашего предприятия или инженер нашей сервисной службы. Если ТО будет делать наш инженер, менеджер согласует с вами время его визита.
- Инженер сервисной службы осуществит техническое обслуживание или ремонт оборудования. Для этих нужд в контейнере будет предусмотрен легкий доступ ко всем значимым узлам компрессора.
- На компрессорное оборудование распространяется гарантия обычно 24 месяца, но может быть и больше, это указано в вашем договоре.
Таким образом, модульная компрессорная станция позволяет сразу и полностью закрывать потребность предприятия в сжатом воздухе без капитального строительства.
Оптимальное по функционалу и бюджету решение, работающее в любых погодных условиях.
